实验室安瓿瓶灌装熔封机 LFS-3

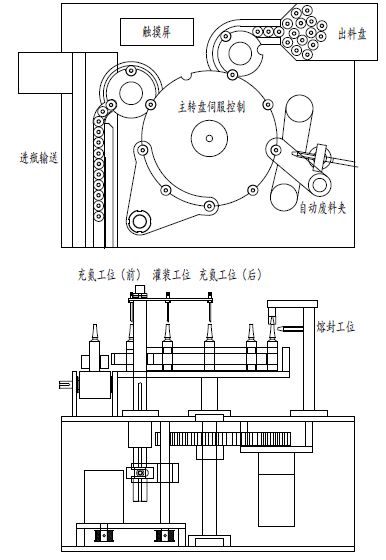

- 安瓿瓶通过输送带输送至主转盘,灌装前充氮针进入空瓶充氮,充氮时间和流量可根据要求设定。
- 充氮后的空瓶进入灌装工位,灌装针跟蠕动泵连接并且高度可调。
- 灌装后的安瓿瓶进入灌装后充氮工位,充氮时间和流量可根据要求设定。

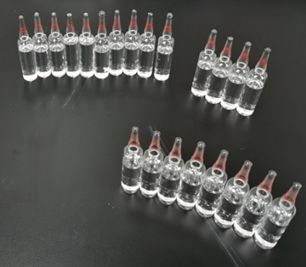

- 充氮后的安瓿瓶进入熔封工位,熔封火焰喷的大小和时间可调,熔封拉丝的废料进入废料收集盒。
- 安瓿瓶进入转盘的前三个工位,配置在位检测,如有空缺,相应的灌装前充氮/灌装/灌装后充氮不工作。
- 设备采用不锈钢台面,方便操作和清洁维护。

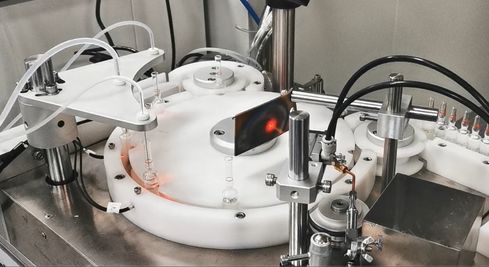

灌装工位组成
1.瓶子在位感应器
2.提升支架
3.前充氮管/针
4.灌装管/针
5.后充氮管/针
充氮针和灌装针固定在同一个支架上,通过步进电机+凸轮驱动
- 可调整高度,以适合不同高度的安瓿瓶。
- 可调整灌装充氮时间,以满足不同装量的规格。
- 可调整上下升降的速度。
- 瓶子在位感应器检测到缺瓶,上下升级支架动作,灌装/充氮关闭。
灌装管/针跟蠕动泵相连
- 灌装量通过灌装时间和蠕动泵转速来调整。
- 1ml-3ml 灌装量可保证灌装精度±5%。
- 5ml-20ml 灌装量可保证灌装精度±3%。
氮气气源由用户提供,1.5bar -2bar的压力
- 氮气进入充氮管之前安装有氮气流量计(SMC)。
- 根据实际情况设定一个流量值,低于该流量,设备报警并停机。
- 监测氮气流量,作为将来放大生产的计算数据。
熔封工位组成:
1.熔封枪
2.旋转轮
3.熔封夹头
4.提升旋转轴
5.火焰挡板
6.废料收集盒
熔封枪安装支架
- 跟氢氧发生器连接
- 高度和位置可调
- 火焰大小可调
安瓿瓶规格更换
- 通过更换规格件可适合1ml -20ml所有的安瓿瓶规格。
- 设备配备3套规格件,分别可运行1ml/2ml/3ml, 5ml/10ml, 20ml的安瓿瓶。
- 更换时间大约15分钟。
LFS-3 基本参数
- 运行速度: 300瓶 - 500 瓶/小时
- 长x 宽x 高mm = 700 x 540 x 590
- 电源:220 V , 2000 KVA
- 压缩空气: 6 Bar ,10 L/Min
